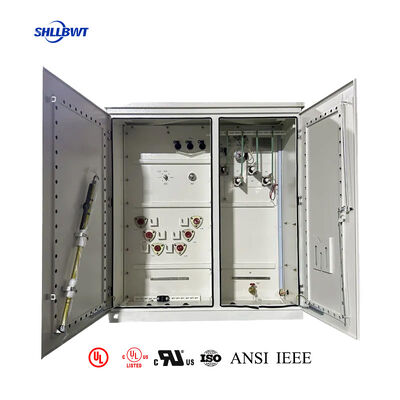

50 কেভিএ থ্রি ফেজ প্যাড মাউন্ট ট্রান্সফরমার 12470Y 240V 120V আউটডোর
| MOQ: | 1 ইউনিট |
| দাম: | $1000-$10000 |
| স্ট্যান্ডার্ড প্যাকেজিং: | 1000সেট/মাস |
| ডেলিভারি সময়: | 30 দিন |
| অর্থ প্রদানের পদ্ধতি: | টি/টি |
| সরবরাহ ক্ষমতা: | প্লাইউড কেস |
বিস্তারিত তথ্য
উৎপত্তি স্থল
চীন
পরিচিতিমুলক নাম
Leilang Electric
সাক্ষ্যদান
UL/CUL,ISO
মডেল নম্বার
ZGS-50
পর্যায়ের সংখ্যা:
একক পর্যায় / তিন ধাপ (ঐচ্ছিক)
রেট পাওয়ার:
50KVA
উইন্ডিং উপাদান:
এনামেলড তামার তার বা এনামেলড অ্যালুমিনিয়াম তার
ইনপুট ভোল্টেজ:
12470Y/7200V বা কাস্টমাইজড
আউটপুট ভোল্টেজ:
২৪০/১২০ ভোল্ট
ফ্রিকোয়েন্সি:
60 Hz
নয়েজ লেভ:
<50 ডিবি
নিরোধক রেটিং:
ক্লাস ই নিরোধক - 120°C, 248°F
দক্ষতা মান(গুলি):
DOE 2016 মান পূরণ করে, CSA মান পূরণ করে ANSI/IEEE মান পূরণ করে
প্রতিবন্ধকতা ভোল্টেজ:
প্রায় 4.5%
নিরোধক স্তর:
এ/ই
অপারেটিং তাপমাত্রা:
-15℃～40℃ (40℃, 90%RH, 56দিন)
স্টোরেজ তাপমাত্রা:
-25℃～100℃(40℃, 90%RH, 56দিন)
শীতল করার পদ্ধতি:
KNAN/ONAN
বিশেষভাবে তুলে ধরা:
50 কেভিএ থ্রি ফেজ প্যাড মাউন্ট ট্রান্সফরমার
,থ্রি ফেজ প্যাড মাউন্ট ট্রান্সফরমার 12470Y
,120 ভোল্টের বহিরঙ্গন বহিরঙ্গন প্যাড মাউন্টড ট্রান্সফরমার
পণ্যের বর্ণনা
৫০কেভিএ তিন ফেজ প্যাড মাউন্টেড ট্রান্সফরমার ১২৪৭০ওয়াই/৭২০০ থেকে ২৪০/১২০ভি সেকেন্ডারি কপার কয়েল
এই উচ্চ-দক্ষ তিন ফেজ প্যাড মাউন্টেড ট্রান্সফরমারটিতে সিলিকন স্টিল কোর এবং খাঁটি তামার ওয়াইন্ডিং রয়েছে যা ন্যূনতম ক্ষতি এবং স্থায়িত্বের জন্য। এটি কম্প্যাক্ট, রক্ষণাবেক্ষণ করা সহজ এবং চুরি-প্রতিরোধী/ক্ষয়-প্রতিরোধী বৈশিষ্ট্যযুক্ত, যা শক্তি সঞ্চয়স্থান, ইউটিলিটি গ্রিড এবং আবাসিক এলাকার জন্য উপযুক্ত, বিশ্বব্যাপী মানের মান পূরণ করে।
পণ্যের সংক্ষিপ্ত বিবরণ
৫০কেভিএ তিন ফেজ প্যাড মাউন্টেড ট্রান্সফরমার হল একটি উচ্চ-কার্যকারিতা সম্পন্ন, কপার-কয়েল পাওয়ার ডিস্ট্রিবিউশন সলিউশন যা ১২৪৭০ওয়াই/৭২০০ভি তিন ফেজ প্রাইমারি ইনপুট এবং ২৪০/১২০ভি সেকেন্ডারি আউটপুটের জন্য তৈরি করা হয়েছে—বাণিজ্যিক, শিল্প এবং বড় আবাসিক অ্যাপ্লিকেশনগুলিতে সুষম, উচ্চ-ক্ষমতার পাওয়ার সরবরাহের জন্য বিশেষায়িত। সিঙ্গেল-ফেজ মডেলগুলির বিপরীতে, এই তিন ফেজ ইউনিটটি উন্নত লোড ব্যালেন্সিং সহ সামঞ্জস্যপূর্ণ, কম-ক্ষতিযুক্ত ভোল্টেজ রূপান্তর সরবরাহ করে, যখন এর প্রিমিয়াম কপার ওয়াইন্ডিং পরিবাহিতা, তাপ প্রতিরোধ ক্ষমতা এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা বৃদ্ধি করে।
ANSI, IEEE, NEMA, এবং DOE 2016 দক্ষতা মানগুলির সাথে সম্পূর্ণভাবে সঙ্গতিপূর্ণ, এতে নন-পিসিবি মিনারেল অয়েল ইনসুলেশন এবং একটি ONAN (Oil Natural, Air Natural) কুলিং সিস্টেম রয়েছে, যা বাহ্যিক ফ্যান বা পাম্প ছাড়াই কার্যকর তাপ অপচয় নিশ্চিত করে। একটি ভারী-ডিউটি, আবহাওয়া-প্রতিরোধী NEMA 3R ক্যাবিনেটে আবদ্ধ যা ক্ষয়-প্রতিরোধী ইপোক্সি কোটিং সহ, এটি সরাসরি আউটডোর কংক্রিট প্যাড ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে, অভ্যন্তরীণ উপাদানগুলিকে আর্দ্রতা, চরম তাপমাত্রা (-৪০°C থেকে +৫৫°C) এবং অননুমোদিত অ্যাক্সেস থেকে রক্ষা করে।
মূল বৈশিষ্ট্য ও সুবিধা
- তিন ফেজ কপার কয়েল নির্মাণ: উচ্চ-পরিবাহী তিন ফেজ কপার ওয়াইন্ডিং দিয়ে সজ্জিত, যা অ্যালুমিনিয়াম-কয়েল বিকল্পগুলির চেয়ে ১৫-২০% কম শক্তি অপচয় সরবরাহ করে। তামার উন্নত তাপ প্রতিরোধ ক্ষমতা এবং ক্ষয় প্রতিরোধ ক্ষমতা পরিধান কমিয়ে দেয়, সুষম লোড বিতরণ নিশ্চিত করে এবং তিন ফেজ লোডের সর্বোচ্চ সময়েও স্থিতিশীল কর্মক্ষমতা বজায় রাখে।
- ১২৪৭০ওয়াই/৭২০০ভি গ্রাউন্ডেড ওয়াই তিন ফেজ প্রাইমারি: উত্তর আমেরিকার মাঝারি-ভোল্টেজ গ্রিডের জন্য স্ট্যান্ডার্ড ৪-ওয়্যার মাল্টি-গ্রাউন্ডেড নিউট্রাল কনফিগারেশন, তিন ফেজ পাওয়ার সরবরাহের জন্য অপ্টিমাইজ করা হয়েছে। উন্নত ফল্ট সুরক্ষা, ভোল্টেজ ব্যালেন্স এবং লুপ/রেডিয়াল ফিড ইউটিলিটি সেটআপের সাথে সামঞ্জস্যতা প্রদান করে।
- দক্ষ ইনসুলেশন ও তিন ফেজ কুলিং: নন-পিসিবি মিনারেল অয়েল (ASTM D3487 কমপ্লায়েন্ট) ব্যতিক্রমী ডাইইলেকট্রিক শক্তি সরবরাহ করে যা আর্কিং প্রতিরোধ করে, যখন ONAN প্রাকৃতিক কুলিং সিস্টেম তিন ফেজ তাপ অপচয়ের জন্য ক্যালিব্রেট করা হয়। চলমান অংশগুলি বাদ দেয়, ব্যর্থতার পয়েন্টগুলি হ্রাস করে এবং দীর্ঘমেয়াদী অপারেশনাল খরচ কমায়।
- ভারী-ডিউটি আবহাওয়া-প্রতিরোধী ডিজাইন: NEMA 3R ক্যাবিনেট (ইপোক্সি কোটিং সহ মাইল্ড স্টিল) আর্দ্রতা, ধুলো এবং কঠোর বহিরঙ্গন পরিস্থিতি প্রতিরোধ করার জন্য সম্পূর্ণরূপে সিল করা হয়েছে। সহজ ইনস্টলেশনের জন্য শক্তিশালী লিফটিং লগ, নিরাপত্তার জন্য প্যাড-লকযোগ্য দরজা এবং একটি কম্প্যাক্ট ফুটপ্রিন্ট বৈশিষ্ট্যযুক্ত।
- শিল্প সম্মতি ও বহুমুখী আউটপুট: ANSI/IEEE C57.12.00, NEMA TP-1, এবং DOE 2016 দক্ষতা মান পূরণ করে, উত্তর আমেরিকার বাজারের জন্য UL/CSA সার্টিফিকেশন সহ। ২৪০/১২০ভি স্প্লিট-ফেজ সেকেন্ডারি ১২০ভি গৃহস্থালী/বাণিজ্যিক লোড এবং ২৪০ভি ভারী-ডিউটি সরঞ্জাম উভয়কেই সমর্থন করে।
প্রযুক্তিগত স্পেসিফিকেশন
| পণ্যের প্রকার | প্যাড-মাউন্টেড ট্রান্সফরমার |
|---|---|
| ক্ষমতা | ৫কেভিএ থেকে ৫০০০কেভিএ |
| প্রাইমারি ভোল্টেজ | ৩৫কেভি পর্যন্ত (কাস্টমাইজযোগ্য) |
| সেকেন্ডারি ভোল্টেজ | ৩৫কেভি পর্যন্ত (কাস্টমাইজযোগ্য) |
| কোর উপাদান | কোল্ড-রোল্ড গ্রেইন-ওরিয়েন্টেড সিলিকন স্টিল (CRGO) |
| ওয়াইন্ডিং উপাদান | কপার (Cu) / অ্যালুমিনিয়াম (Al) / (কাস্টমাইজযোগ্য) |
| সংযোগের প্রকার | প্রাইমারি: ডেল্টা (Δ) / গ্রাউন্ডেড ওয়াই (Yg); সেকেন্ডারি: ওয়াই (Y) / ডেল্টা (Δ) / গ্রাউন্ডেড (G) / (কাস্টমাইজযোগ্য) |
| ফ্রিকোয়েন্সি | ৫০Hz / ৬০Hz / (কাস্টমাইজযোগ্য) |
| ভোল্টেজ নিয়ন্ত্রণ | ≤ ২.৫% (রেটেড লোডে, Cosφ=০.৮) |
| দক্ষতা | ≥ ৯৫% (রেটেড লোডে); ≥ ৯৪% (৫০% লোডে) |
| ইনসুলেশন ক্লাস | ANSI/IEEE: ৬৫°C রাইজ (স্ট্যান্ডার্ড); ৫৫°C / ৭৫°C রাইজ/ (কাস্টমাইজযোগ্য); IEC: F ক্লাস / H ক্লাস |
| এনক্লোজার উপাদান | গ্যালভানাইজড স্টিল / অ্যালুমিনিয়াম অ্যালয়, আবহাওয়া-প্রতিরোধী, ক্ষয়-প্রতিরোধী, / (কাস্টমাইজযোগ্য) |
| কুলিং পদ্ধতি | প্রাকৃতিক কুলিং (ONAN) |
| সুরক্ষা ডিভাইস | ওভারলোড সুরক্ষা, শর্ট সার্কিট সুরক্ষা, ইনসুলেশন মনিটরিং, লাইটনিং সুরক্ষা (ঐচ্ছিক) |
| অপারেটিং তাপমাত্রা পরিসীমা | -৪০°C ~ +৫৫°C |
| পরিষেবার জীবন | ≥ ৩০ বছর |
| ইনস্টলেশন | আউটডোর প্যাড-মাউন্টেড (কংক্রিট প্যাড / স্টিল প্যাড) |
| সার্টিফিকেশন | ISO9001, CE, UL, CSA, IEC, (গ্রাহকের প্রয়োজনীয়তার উপর ভিত্তি করে) |
| মান সম্মতি | ANSI/IEEE C57.12.20, ANSI/IEEE C57.12.00, IEC 60076, (কাস্টমাইজযোগ্য) |
পণ্যের প্যারামিটার এবং ছবিগুলি শুধুমাত্র সাধারণ রেফারেন্সের জন্য এবং আপনার কাস্টম কনফিগারেশনের সমস্ত বিবরণ প্রতিফলিত নাও করতে পারে, কাস্টম বিল্ড এবং স্ট্যান্ডার্ড মডেলগুলির মধ্যে ছোটখাটো ভিন্নতার কারণে। আপনার অর্ডারের জন্য সুনির্দিষ্ট স্পেসিফিকেশনগুলি স্পেসিফিকেশন টেবিল এবং সহায়ক প্রযুক্তিগত নথিতে (CAD ফাইল, ডাইমেনশনাল ড্রয়িং, ওয়্যারিং ডায়াগ্রাম, ইত্যাদি) বিস্তারিতভাবে দেওয়া আছে। নির্দিষ্ট বিবরণ ছবি থেকে ভিন্ন হতে পারে। অর্ডার করার আগে সমস্ত স্পেসিফিকেশন এবং প্রযুক্তিগত নথি পর্যালোচনা করুন; শুধুমাত্র পণ্যের ছবির উপর নির্ভর করবেন না। আমরা প্রি-বিল্ট মডেলগুলির প্রায় দ্রুত লিড টাইম সহ কাস্টম-বিল্ট ইউনিট সরবরাহ করি—আপনার নির্দিষ্ট প্রয়োজনীয়তার জন্য আমাদের সাথে যোগাযোগ করুন।
অ্যাপ্লিকেশন
- বড় বাণিজ্যিক কমপ্লেক্স: শপিং মল, অফিস পার্ক, হোটেল এবং গ্রোসারি স্টোরগুলিতে পাওয়ার সরবরাহ করে, HVAC সিস্টেম, বাণিজ্যিক রেফ্রিজারেশন, লিফট এবং একাধিক খুচরা/অফিস ইউনিটের জন্য ন্যূনতম শক্তি অপচয় সহ সুষম তিন ফেজ পাওয়ার সরবরাহ করে।
- শিল্প সুবিধা: ছোট থেকে মাঝারি উৎপাদন প্ল্যান্ট, গুদাম এবং উৎপাদন সুবিধাগুলিকে সমর্থন করে, যন্ত্রপাতি, কম্প্রেসার, কনভেয়র সিস্টেম এবং সুষম ভোল্টেজ প্রয়োজন এমন শিল্প সরঞ্জামের জন্য স্থিতিশীল তিন ফেজ পাওয়ার সরবরাহ করে।
- মাল্টি-ফ্যামিলি আবাসিক উন্নয়ন: বড় অ্যাপার্টমেন্ট কমপ্লেক্স, টাউনহাউস কমিউনিটি এবং মিশ্র-ব্যবহারের আবাসিক/বাণিজ্যিক ভবনগুলিতে পাওয়ার সরবরাহ করে, ভাগ করা সুবিধা এবং একাধিক পরিবারের জন্য নির্ভরযোগ্য তিন ফেজ পাওয়ার সরবরাহ করে।
- ইউটিলিটি গ্রিড আপগ্রেড ও সম্প্রসারণ: উত্তর আমেরিকার মাঝারি-ভোল্টেজ গ্রিডে পুরানো অ্যালুমিনিয়াম-কয়েল বা সিঙ্গেল-ফেজ ট্রান্সফরমার প্রতিস্থাপনের জন্য আদর্শ, তিন ফেজ বিতরণের জন্য দক্ষতা, লোড ক্ষমতা এবং আধুনিক শক্তি মানগুলির সাথে সম্মতি উন্নত করে।
- পাবলিক ও পৌর অবকাঠামো: স্কুল, হাসপাতাল, স্পোর্টস কমপ্লেক্স এবং পৌর ভবনগুলিতে পাওয়ার সরবরাহ করে, গুরুত্বপূর্ণ তিন ফেজ অপারেশন (যেমন, মেডিকেল সরঞ্জাম, HVAC, জরুরি সিস্টেম) কম রক্ষণাবেক্ষণের প্রয়োজন সহ মসৃণভাবে চলে তা নিশ্চিত করে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
তিন ফেজ ডিজাইন এই ৫০কেভিএ ট্রান্সফরমারকে সিঙ্গেল-ফেজ মডেলের তুলনায় কীভাবে সুবিধা দেয়?
তিন ফেজ ডিজাইন সুষম পাওয়ার ডিস্ট্রিবিউশন সরবরাহ করে, ভোল্টেজ ড্রপ এবং শক্তি অপচয় হ্রাস করে—৫০কেভিএ লোডের জন্য গুরুত্বপূর্ণ। এটি সিঙ্গেল-ফেজ ইউনিটের চেয়ে উচ্চতর পাওয়ার চাহিদা আরও দক্ষতার সাথে পরিচালনা করে, শিল্প/বাণিজ্যিক সরঞ্জামগুলিকে সমর্থন করে যার জন্য তিন ফেজ পাওয়ার প্রয়োজন (যেমন, মোটর, কম্প্রেসার), এবং তিনটি ওয়াইন্ডিং জুড়ে লোড সমানভাবে বিতরণ করে অভ্যন্তরীণ উপাদানগুলির উপর পরিধান কমিয়ে দেয়, পরিষেবার জীবনকাল বাড়িয়ে দেয়।
১২৪৭০ওয়াই/৭২০০ভি তিন ফেজ প্রাইমারি কি বিদ্যমান উত্তর আমেরিকার ইউটিলিটি গ্রিডের সাথে সামঞ্জস্যপূর্ণ?
হ্যাঁ। ১২৪৭০ওয়াই/৭২০০ভি গ্রাউন্ডেড ওয়াই তিন ফেজ প্রাইমারি উত্তর আমেরিকার মাঝারি-ভোল্টেজ গ্রিডে একটি স্ট্যান্ডার্ড কনফিগারেশন। এটি লুপ ফিড এবং রেডিয়াল ফিড উভয় সেটআপের সাথে সম্পূর্ণভাবে সামঞ্জস্যপূর্ণ, যা বিদ্যমান তিন ফেজ ডিস্ট্রিবিউশন নেটওয়ার্ক বা নতুন ইনস্টলেশনে ব্যাপক পরিবর্তন ছাড়াই নির্বিঘ্ন একীকরণ সম্ভব করে।
এই তিন ফেজ কপার-কয়েল ট্রান্সফরমারের দক্ষতা রেটিং কত, এবং এটি অ্যালুমিনিয়াম-কয়েল তিন ফেজ ইউনিটগুলির সাথে কীভাবে তুলনা করে?
এই ট্রান্সফরমারের DOE 2016-কমপ্লায়েন্ট দক্ষতা রেটিং হল ৯৯.২% পূর্ণ লোডে এবং ৯৯.০% ৫০% লোডে। অ্যালুমিনিয়াম-কয়েল ৫০কেভিএ তিন ফেজ ট্রান্সফরমারগুলির (সাধারণত ৯৭.৯-৯৮.৩% পূর্ণ-লোড দক্ষতা) তুলনায়, এটি ১৫-২০% শক্তি অপচয় হ্রাস করে, যা বাণিজ্যিক/শিল্প ব্যবহারকারী এবং ইউটিলিটি কোম্পানিগুলির জন্য দীর্ঘমেয়াদী খরচে উল্লেখযোগ্য সাশ্রয় করে।
এই তিন ফেজ ট্রান্সফরমার কি আনব্যালান্সড লোড পরিচালনা করতে পারে, এবং কপার কয়েল ডিজাইন কীভাবে এটি সমর্থন করে?
হ্যাঁ। এটি আনব্যালান্সড সেকেন্ডারি লোড (মিশ্র বাণিজ্যিক/আবাসিক অ্যাপ্লিকেশনগুলিতে সাধারণ) ভোল্টেজ বিকৃতি ছাড়াই পরিচালনা করার জন্য তৈরি করা হয়েছে। তিন ফেজ কপার কয়েলগুলির উন্নত পরিবাহিতা এবং তাপ প্রতিরোধ ক্ষমতা লোডগুলি অসম হলেও স্থিতিশীল কর্মক্ষমতা নিশ্চিত করে, অতিরিক্ত গরম হওয়া প্রতিরোধ করে এবং দক্ষতা বজায় রাখে—অ্যালুমিনিয়াম কয়েলগুলির বিপরীতে, যা আনব্যালান্সড অবস্থার অধীনে পরিধানের জন্য বেশি প্রবণ।
এই তিন ফেজ প্যাড-মাউন্টেড ট্রান্সফরমারের জন্য অনন্য ইনস্টলেশন বিবেচনাগুলি কী কী?
যদিও এটি একটি স্ট্যান্ডার্ড কংক্রিট প্যাডে ইনস্টল করা হয় (সাধারণত এর ওজন সমর্থন করার জন্য ৫'x৭'), তিন ফেজ ইনস্টলেশনের জন্য সুষম পাওয়ার সরবরাহ নিশ্চিত করার জন্য ইউটিলিটি গ্রিডের সাথে সঠিক ফেজ অ্যালাইনমেন্ট প্রয়োজন। এর জন্য তিন ফেজ ইনপুট ওয়্যারিংও প্রয়োজন (বনাম সিঙ্গেল-ফেজ), তবে ইউনিটের টার্মিনালগুলি সহজ সনাক্তকরণের জন্য কালার-কোডেড, ইনস্টলেশন সহজ করে। সিঙ্গেল-ফেজ ইউনিটগুলির তুলনায় অতিরিক্ত রক্ষণাবেক্ষণের প্রয়োজন নেই—শুধুমাত্র নিয়মিত তেল পরীক্ষা এবং ভিজ্যুয়াল পরিদর্শন।
