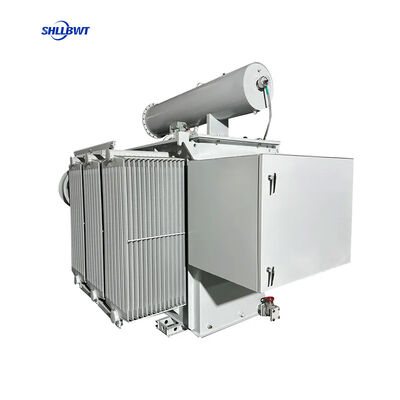

หม้อแปลงไฟฟ้าสถานีย่อย 2.5MVA 24940V ถึง 480Y แบบจุ่มน้ำมัน
| ขั้นต่ำ: | 1ยูนิต |
| ราคา: | $5000-$150000 |
| บรรจุภัณฑ์มาตรฐาน: | 500ชุด/เดือน |
| ระยะเวลาการจัดส่ง: | 15 ~ 30 วัน |
| วิธีการจ่ายเงิน: | ที/ที |
| ความสามารถในการจัดหา: | กรณีไม้อัด |
หม้อแปลงไฟฟ้าสถานีย่อย 2.5mva
,หม้อแปลงไฟฟ้าสถานีย่อย 24940v
Leilang Electric ภูมิใจนำเสนอหม้อแปลงไฟฟ้าแบบสถานีย่อยชนิดแช่น้ำมันแบบถังสำรอง ขนาด 2.5MVA (2500KVA) (24940V ถึง 480Y/277V) ซึ่งได้รับการออกแบบและผลิตตามมาตรฐานสากล ANSI/IEEE, DOE, CSA และ ASTM สำหรับระบบจำหน่ายไฟฟ้าในอเมริกาเหนือ หม้อแปลงแบบติดตั้งบนฐานแบบ Radial Feed นี้มีเทคโนโลยีระบายความร้อนแบบคู่ KNAN/KNAF และขดลวดทองแดงบริสุทธิ์สูง ให้ความสามารถในการรับภาระเกินพิกัดที่ยอดเยี่ยม ความน่าเชื่อถือในระยะยาว และประสิทธิภาพพลังงานสำหรับสวนอุตสาหกรรม ศูนย์การค้า ศูนย์ข้อมูล และการใช้งานในโครงข่ายไฟฟ้า
หม้อแปลงชนิดถังสำรองขนาด 2.5MVA ของเราใช้ระบบขยายปริมาตรน้ำมันขั้นสูงที่แยกน้ำมันฉนวนออกจากอากาศได้อย่างมีประสิทธิภาพ ป้องกันความชื้นเข้าและน้ำมันออกซิไดซ์ ยืดอายุการใช้งานได้อย่างมาก ติดตั้งแกนเหล็กซิลิคอนชนิดเกรนออเรียนเต็ดและตัวเปลี่ยนแทปแบบออฟโหลด 5 ตำแหน่ง ช่วยรักษาแรงดันไฟฟ้าขาออกให้คงที่แม้ภายใต้สภาวะโหลดที่ผันผวน หม้อแปลงได้รับการออกแบบให้ทำงานได้อย่างน่าเชื่อถือในอุณหภูมิสุดขั้วตั้งแต่ -40°C ถึง +40°C ทำให้เหมาะสำหรับสภาพแวดล้อมที่รุนแรงทั่วอเมริกาเหนือ
ทุกยูนิตผ่านการทดสอบในโรงงานที่เข้มงวดกว่า 9 รายการก่อนจัดส่ง เพื่อรับประกันการปฏิบัติตามพารามิเตอร์ประสิทธิภาพที่ระบุทั้งหมด ด้วยกำลังการผลิต 500 ยูนิตต่อเดือน และระยะเวลารอคอยมาตรฐาน 30 วัน Leilang Electric สามารถตอบสนองคำสั่งซื้อทั้งขนาดเล็กและขนาดใหญ่ได้อย่างมีประสิทธิภาพ หม้อแปลงไฟฟ้าทั้งหมดของเรามาพร้อมกับการรับประกันครอบคลุม 24 เดือนนับจากวันที่บนใบตราส่งสินค้า พร้อมการสนับสนุนทางเทคนิคตลอดอายุการใช้งานและการเปลี่ยนอุปกรณ์ที่เสียหายง่ายฟรี
- การปฏิบัติตามมาตรฐานสากล: ได้รับการรับรองมาตรฐาน ANSI/IEEE, DOE, CSA และ ASTM อย่างสมบูรณ์ มีการรับรอง UL/cUL ตามคำขอ
- การออกแบบชนิดถังสำรอง: ระบบขยายปริมาตรน้ำมันขั้นสูงป้องกันความชื้นเข้าและยืดอายุการใช้งานของน้ำมันฉนวน
- การระบายความร้อนแบบคู่ KNAN/KNAF: การระบายความร้อนด้วยอากาศธรรมชาติพร้อมการระบายความร้อนด้วยอากาศแบบบังคับเสริมเพื่อเพิ่มความสามารถในการรับภาระเกินพิกัด
- ขดลวดทองแดงประสิทธิภาพสูง: แกนเหล็กซิลิคอนชนิดเกรนออเรียนเต็ดสูญเสียต่ำช่วยลดการใช้พลังงาน
- การป้องกันที่ครอบคลุม: ติดตั้งรีเลย์ Buchholz, วาล์วระบายแรงดันอัตโนมัติ และเครื่องเก็บตัวอย่างก๊าซ
- การทำงานในอุณหภูมิสุดขั้ว: ออกแบบมาเพื่อประสิทธิภาพที่เชื่อถือได้ตั้งแต่ -40°C ถึง +40°C พร้อมเสียงรบกวนต่ำ (65 dBA)
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| กำลังการผลิตที่กำหนด | 2500 KVA (2.5 MVA) / 3100 KVA (3.1 MVA) |
| เฟส | 3 |
| ประเภทการป้อน | Radial Feed |
| แรงดันไฟฟ้าหลัก | 24940V (คลาส 25kV) |
| แรงดันไฟฟ้าทุติยภูมิ | 480Y/277V |
| กลุ่มเวกเตอร์ | DYN1 |
| วิธีการระบายความร้อน | KNAN / KNAF |
| ความถี่ | 60 Hz |
| อุณหภูมิที่เพิ่มขึ้น | 55°C |
| ระดับฉนวน | E (พิกัด 120°C) |
| วัสดุขดลวด | ทองแดง |
| ตัวเปลี่ยนแทป | ออฟโหลด 5 ตำแหน่ง, ขั้นละ 2.5% |
| ช่วงอุณหภูมิแวดล้อม | -40°C ถึง +40°C |
| ระดับเสียง | 65 dBA |
| Primary BIL | 110 kV |
| Secondary BIL | 30 kV |
| กำลังการผลิตที่กำหนด | แรงดันไฟฟ้าสูง | แรงดันไฟฟ้าต่ำ | สัญลักษณ์การเชื่อมต่อ | อิมพีแดนซ์ไฟฟ้าลัดวงจร | การสูญเสียขณะไม่มีโหลด | การสูญเสียขณะมีโหลด | ขนาด | น้ำหนัก |
| (kVA) | (KV) | (V) | (%) | (W) | (W) | ก*ส*ล(มม.) | (กก.) | |
| 800 | 4.16KV 12.47KV 13.2KV 13.8KV 24.94KV 34.5KV หรืออื่นๆ |
208/120V 480/277V 600V 12470V 13200V 13800V หรืออื่นๆ |
Dyn1 Ynyn0 Dyn11 Dd0 Ynd11 หรืออื่นๆ |
2.7 3.1 4.35 5.75 6 |
980 | 9350 | 1060*1500*1780 | 2050 |
| 1000 | 1160 | 11500 | 1085*1570*1800 | 2450 | ||||
| 1250 | 1380 | 13900 | 1160*1610*1890 | 2900 | ||||
| 1600 | 1660 | 16600 | 1190*1630*1950 | 3400 | ||||
| 2000 | 2030 | 18300 | 1260*1700*2090 | 4100 | ||||
| 2500 | 2450 | 19600 | 1150*2150*2250 | 4750 | ||||
| 3000 | 3240 | 26500 | 1900*2600*2150 | 6500 | ||||
| 5000 | 4500 | 27000 | 2500*2210*3180 | 9500 | ||||
| 7500 | 7200 | 32000 | 3660*3100*5100 | 13600 | ||||
| 10000 | 8500 | 35500 | 3830*2640*2216 | 15800 |
