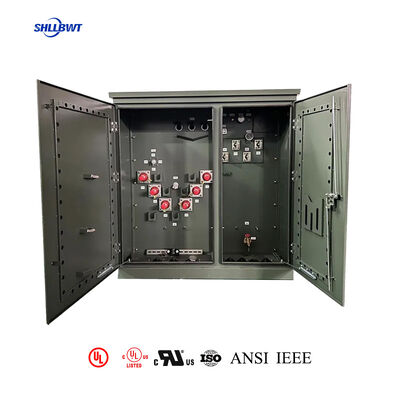

Transformateur électrique triphasé monté sur socle de 75 kVA 13,2 kV, entièrement étanche
| MOQ: | 1 unité |
| Prix: | $1000-$10000 |
| Emballage Standard: | 1000set/mois |
| Délai De Livraison: | 30 jours |
| Méthode De Paiement: | T/T |
| Capacité D'approvisionnement: | Caisse en contreplaqué |
Les informations détaillées
Lieu d'origine
Chine
Nom de marque
Leilang Electric
Certification
UL/CUL,ISO
Numéro de modèle
ZGS-75
Type de transformateur:
Monté sur coussin, type compartimenté
Configuration de transformateur:
Monté sur coussin rempli de liquide
Type d'alimentation du transformateur:
Alimentation en boucle
Phase:
Triphasé
Capacité:
75 KVA
Groupe vectoriel:
YNyn0
Tension primaire:
13200GrdY/7620
Classe de tension primaire:
Classe 15 kV
Phasor primaire:
Wye au grain
BIL primaire:
95 kV
Tension secondaire:
208Y/120
Classe de tension secondaire:
Classe 1,2 kV
Phaseur secondaire:
Wye-N
BIL secondaire:
30 KILOVOLTS
Fréquence:
1,3 m 1,4 m 1,5 m 1,6 m
Augmentation de la température:
65°C
Indice d'isolation:
Isolation de classe E - 120°C, 248°F
Classe de refroidissement:
KNAN ; Auto-refroidi
Changeur de prises:
Changeur de prise 5 positions
Impédance:
20,70 à 5%
Indice de température ambiante:
40°C
Chaîne ambiante de température de fonctionnement:
-40°C à +40°C (-50°F à +104°F)
Niveau sonore:
51 DBA
Altitude (Altitude):
3 300 pieds (1 000 mètres) au-dessus du niveau de la mer
Évaluations:
Répondre/dépasser les notes d'efficacité du DOE de 2016
Efficacité %:
98.90%
Mettre en évidence:
Transformateur triphasé monté sur socle de 75 kVA
,Transformateur triphasé monté sur socle de 13
,2 kV
Description de produit
75kVA 13,2kV à 208Y/120 Transformateur à trois phases monté sur une plaque.
Vue d'ensemble du produit
Le transformateur de 75 kVA 13,2 kV à 208Y/120 de Leilang Electric est conçu pour une distribution d'énergie fiable et rentable dans les quartiers résidentiels, les petits complexes commerciaux,écoles et installations industrielles légèresEn tant que produit de base de notre gamme de transformateurs de distribution remplis de liquide, il offre une efficacité de 98,9% qui répond et dépasse les normes d'efficacité énergétique 2016 du DOE des États-Unis,réduire les coûts d'exploitation à long terme en réduisant le gaspillage d'énergie.
Sa conception entièrement scellée et immergée dans l'huile élimine l'oxydation de l'huile et la pénétration d'humidité, prolongeant la durée de vie à plus de 30 ans et minimisant les besoins en maintenance.Tous les composants sont complètement enfermés dans un réservoir en acier., assurant une sécurité inhérente pour les espaces publics sans avoir besoin de clôtures supplémentaires. Fabriqué en stricte conformité avec les dernières normes ANSI C57 et IEEE,ce transformateur prend en charge à la fois les configurations d'alimentation radiale et en boucle, offrant des options d'installation flexibles pour différentes architectures de réseau.
Principales caractéristiques et avantages
-
980,9% d'efficacité certifiée DOE 2016
- Utilise un noyau en acier au silicium orienté grain de haute qualité et des enroulements en cuivre à 100%
- Perte de charge extrêmement faible (180 W) et perte de charge (1250 W)
- Économise plus de 1 500 kWh d'électricité par an par rapport aux transformateurs standard
- Réduit l'empreinte carbone et réduit le coût total de possession
-
Construction de réservoirs soudés complètement scellés
- Réservoir soudé en une seule pièce du couvercle à la base, pas de joints à fuite
- Système hermétiquement scellé empêche la dégradation et la contamination des huiles
- Aucun changement d'huile de routine n'est nécessaire, ce qui réduit les coûts d'entretien de 70%
- Toutes les pièces activées sont entièrement isolées et fermées, éliminant les risques de contact accidentel
-
Protection complète de la sécurité
- Ventilateur de décharge automatique (35 SCFM) pour la protection contre la surpression
- Système de verrouillage à trois points avec portes verrouillées (la porte HV ne s'ouvre qu'après la porte LV)
- Partitions en acier rigide entre les compartiments haute et basse tension
- Des plaquettes de mise à la terre standard ANSI pour une mise à la terre électrique sûre
-
Opération flexible et fiable
- Prend en charge les systèmes d'alimentation radial et en boucle
- échangeur à 5 positions (± 2*2,5%) pour régulation de tension
- 65°C d'élévation moyenne de l'enroulement, isolation de classe E (120°C)
- Fonctionne de manière fiable à des températures allant de -40°C à +40°C (-40°F à 104°F)
- Faible niveau de bruit (51 dBA) pour un fonctionnement silencieux dans les zones résidentielles
-
Préassemblée en usine pour une installation rapide
- Entièrement testé et pré-câblé dans notre usine de fabrication
- Prêt à être installé immédiatement sur une plaque de béton
- Accès au sol pour toutes les tâches d'entretien, pas besoin de grimper
- Une soupape de drainage standard de 1 pouce et un échantillonneur d'huile pour une inspection facile
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Marque | Leilang électrique |
| Modèle | Les résultats de l'analyse sont publiés dans le Bulletin. |
| Capacité nominale | 75 kVA |
| Phases | Trois phases |
| Voltage primaire | Le système d'aiguillage doit être équipé d'un système de freinage. |
| Voltage secondaire | Pour les véhicules de type à moteur à combustion |
| Fréquence | 60 Hz |
| Groupe de vecteurs | Je veux |
| Classe de refroidissement | KNAN (auto-refroidissement) |
| Impédance | 20,70 à 5% |
| Matériau d'enroulement | 100% de cuivre |
| Matériau de base | Acier au silicium orienté vers le grain |
| Matériau du réservoir | Acier au carbone enduit (Olive Green Munsell 7GY 3.29/1.5) |
| Efficacité | 980,9% (conforme au DOE 2016) |
| Perte de charge | 180 W |
| Perte de charge | 1250 W |
| Niveau sonore | 51 dBA |
| Altitude de fonctionnement | Jusqu'à 3300 pieds (1000 m) |
| Certifications | Les produits doivent être présentés dans un emballage de qualité supérieure. |
| Garantie | 24 mois à compter de la date du bon de fret |
| Temps de réalisation | 15 à 25 jours pour les commandes standard |
Questions fréquemment posées
Q: À quelle norme d'efficacité le transformateur à plaquette de 75 kVA de Leilang répond-il?
R: Notre transformateur de 75 kVA atteint un rendement de 98,9% à pleine charge, ce qui répond et dépasse les exigences de rendement énergétique 2016 du ministère américain de l'Énergie (DOE) pour les transformateurs de distribution.
Q: Quels sont les avantages de la conception entièrement scellée?
R: Le réservoir soudé hermétiquement scellé empêche l'entrée d'air et d'humidité, éliminant ainsi l'oxydation et la dégradation de l'huile.prolonge la durée de vie du transformateur à plus de 30 ans, et assure une sécurité supérieure en enfermant complètement tous les composants actifs.
Q: Ce transformateur peut-il être utilisé à la fois dans les systèmes d'alimentation radiale et en boucle?
R: Oui, il est conçu pour prendre en charge à la fois les configurations d'alimentation radiale et en boucle, ce qui le rend compatible avec la plupart des architectures de réseaux de distribution en Amérique du Nord.
Q: Quelle garantie Leilang Electric offre-t-elle pour ce transformateur?
R: Nous offrons une garantie de 24 mois à compter de la date d'expédition. Pendant la période de garantie, nous fournissons le remplacement gratuit des pièces défectueuses et le soutien technique.Nous incluons également des pièces de rechange gratuites pour les articles d'usure courante avec les commandes en vrac.
Q: Pouvez-vous personnaliser les valeurs de tension ou d'autres fonctionnalités?
R: Oui, en tant que fabricant avec une équipe interne de R&D, nous offrons une personnalisation OEM/ODM complète.ou modifier d'autres spécifications pour répondre aux exigences de votre projet.
Q: Combien de temps dure l'installation?
R: Nos transformateurs sont entièrement pré-assemblés et testés à l'usine.ne nécessitant qu'un placement sur une plaque de béton et une connexion aux lignes électriques entrant et sortant.
Q: Quelle est la quantité minimale de commande?
R: Nous acceptons des commandes aussi faibles que 1 unité pour les modèles standard, ce qui facilite le test de la qualité de nos produits ou la satisfaction des besoins de petits projets.
